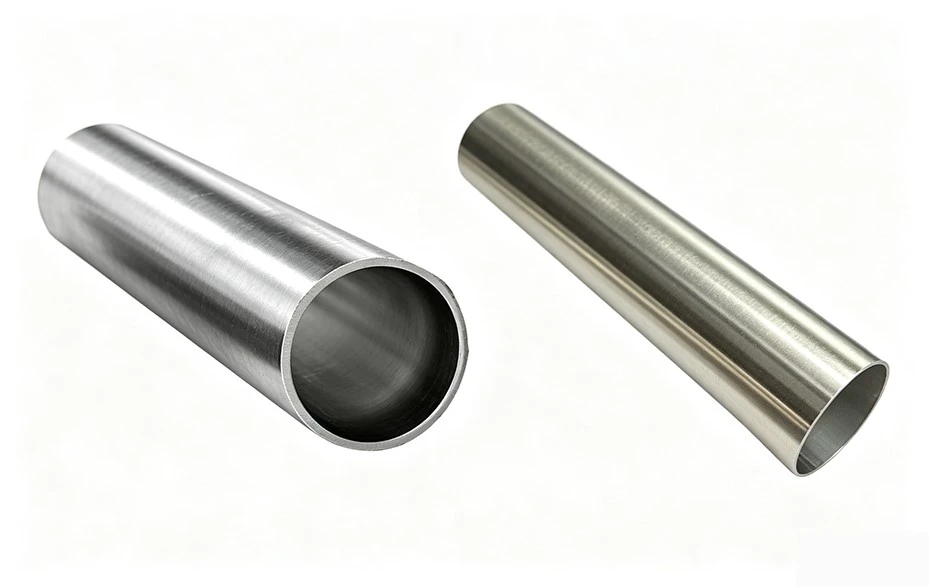

لوله ERW در مقابل لوله DOM: تفاوت چیست؟

وقتی مهندسان یا خریداران مقایسه می کنندلوله ERWدر مقابل DOM Tubing، سوال اصلی این نیست که "کدام یک بهتر است؟" مسئله اصلی این است که آیا قسمت نهایی به کنترل ابعاد اضافی ایجاد شده توسط ترسیم سرد نیاز دارد یا خیر.

بیشترلوله DOMبه عنوان لوله ERW شروع می شود و سپس از طریق یک فرآیند کشیدن اضافی روی یک سنبه می رود. درک این تفاوت به خریداران کمک می کند تا بدون پرداخت هزینه برای دقت مورد نیاز، لوله مناسب را انتخاب کنند.

ERW مخفف Electric Resistance Welded tubing است. این یک لوله فولادی جوش داده شده استاندارد است که در صنایع مورد استفاده قرار می گیرد و به عنوان ماده پایه اولیه برای لوله های ساختاری مکانیکی عمل می کند. فرآیند تولید اصلی آن ساده و کارآمد است-شامل بازکردن نوار فولادی، شکل‌دهی رول، جوشکاری با مقاومت در برابر فرکانس بالا-بریدگی مهره‌های جوش، و اندازه/برش-بدون نیاز به سردی ثانویه-مراحل کشش یا تکمیل لوله‌ها، که باعث می‌شود آن را بسیار مقرون به صرفه باشد{5}{6} محصول

I. مشخصات جوش

لوله های فولادی ERW دارای یک جوش طولی ثابت هستند. در طول تولید، مهره جوش خارجی آسیاب می شود تا سطح بیرونی صاف و تمیزی داشته باشد. با این حال، مهره جوش داخلی معمولاً دست نخورده باقی می‌ماند یا فقط به مقدار کم تراشیده می‌شود، با پرداخت خاص مطابق با مشخصات و الزامات سفارش تنظیم می‌شود. این ویژگی منجر به گردی داخلی محدود و یکنواختی دیوار می شود. در نتیجه، اگر برای آستین‌ها، بوش‌ها یا قطعات دقیق-استفاده شود، ممکن است دقت مونتاژ و پایداری عملیاتی به خطر بیفتد.

II. دقت ابعادی

در حالی که سازگاری قطر خارجی و ضخامت دیواره لوله‌های فولادی استاندارد ERW الزامات ساختاری کلی را برآورده می‌کند-با تلورانس‌های موجود در صنعت-محدودیت‌های استاندارد{2}}عدم کالیبراسیون کششی سرد{3}} منجر به انحرافات ذاتی در مورد گردی، متمرکز بودن و یکنواختی ضخامت دیواره می‌شود. بنابراین، آنها برای برنامه هایی که نیاز به مونتاژ با دقت بالا یا ماشینکاری دقیق- دارند نامناسب هستند.

III. کاربردهای رایج لوله های ERW

مزیت اصلی لوله‌های فولادی ERW مقرون‌به‌صرفه بودن-و کاربردی بودن آن‌ها است، که آنها را به انتخاب ارجح برای برنامه‌هایی تبدیل می‌کند که به دقت ابعادی دقیق یا تحمل‌پذیری‌های داخلی دقیق- نیاز ندارند. کاربردهای معمولی شامل پشتیبانی تجهیزات، ساختارهای چارچوب، اجزای مکانیکی عمومی، قاب تجهیزات کشاورزی، اجزای سخت افزاری عمومی و قطعات ساختاری استاندارد خودرو است.

DOMلوله فولادی (کشیده شده روی سنبه) یک محصول دقیق-است که از لوله ERW (جوش داده شده با مقاومت الکتریکی) مشتق شده است. این لوله‌های فولادی بدون درز{1}}یک تمایز کلیدی نیست که اغلب در صنعت به اشتباه درک می‌شود. معمولاً با در نظر گرفتن لوله ERW به عنوان ماده پایه و قرار دادن آن در یک فرآیند کشیدن{3} سرد با استفاده از قالب و سنبه تولید می شود.

I. فرآیند تولید لوله فولادی DOM

لوله پایه ERW ← عملیات حرارتی (بازپخت) در صورت نیاز ← کشش سرد با قالب ← اندازه گیری دقیق روی سنبه ← صاف کردن و شکل دادن ← تکمیل سطح ← بازرسی و ارسال. در مقایسه با لوله‌های فولادی استاندارد ERW، افزودن کلیدی فرآیند رسم سرد سنبه-به طور اساسی پارامترهای اصلی لوله را بهینه می‌کند.

II. ویژگی های درز جوش

لوله های فولادی DOM بدون درز نیستند. ماده پایه یک درز جوش طولی ERW را حفظ می کند. با این حال، از طریق اثرات ترکیبی کشش سرد سنبه، عملیات حرارتی، و فرآیندهای تکمیل، ریزساختار در ناحیه جوش تصفیه و همگن می‌شود. تغییرات ابعادی و عیوب ساختاری در جوش عملاً از بین می‌رود، و باعث می‌شود که محل جوش با چشم غیرمسلح یا در طول بازرسی‌های استاندارد قابل تشخیص نباشد، در حالی که به طور قابل توجهی یکنواختی کلی لوله را افزایش می‌دهد.

III. برنامه های کاربردی لوله DOM

لوله های فولادی دقیق DOM برای ماشینکاری دقیق و کاربردهای مونتاژ عملکردی طراحی شده اند. آنها عمدتاً برای قطعات دقیق خودرو (قطعات شاسی، رول کیج، آستین های انتقال، اجزای کمک فنر)، لوله کشی سیستم های هیدرولیک و پنوماتیک، بوش ها و آستین های ماشین آلات دقیق، غلطک های دقیق، قاب های دقیق برای تجهیزات اتوماسیون، {2}قطعات دقیق برای تجهیزات اتوماسیون،{1}قطعات دقیق برای تجهیزات اتوماسیون، {2}قطعات ساخت و ساز بالا و ماشین آلات کشاورزی پیش ساخته استفاده می شوند. ماشین آلات

مفیدترین روش مقایسهلوله ERW در مقابل لوله DOMاین است که ببینیم مولفه تمام شده واقعاً به چه چیزی نیاز دارد.

I. آیا لوله DOM قوی تر از لوله ERW است؟

این یک موضوع ساده برای تعمیم نیست. لوله‌های فولادی DOM، از طریق کشش سرد، ریزساختار فولاد را اصلاح می‌کنند و در نتیجه عملکرد و استحکام کششی بالاتری نسبت به لوله‌های فولادی معمولی ERW تحت شرایط مواد و{1}}یکسانی دارند. با این حال، استحکام نهایی لوله به درجه فولاد (1020، 1026، 4130 و غیره)، کیفیت مواد پایه، میزان کشش سرد و وضعیت عملیات حرارتی نهایی بستگی دارد.

به زبان ساده: DOM نشان دهنده یک فرآیند ماشینکاری دقیق ارتقا یافته است، نه درجه بالاتر فولاد. استحکام را نمی توان تنها بر اساس شرایط مواد و پردازش قضاوت کرد.

II. کدام دقت ابعادی بهتری دارد؟

لوله های فولادی DOM در دقت کلی پیشرو هستند. با استفاده از فرآیند تکمیل کشش سرد سنبه، تلورانس‌های قطر داخلی و خارجی، یکنواختی ضخامت دیواره، گرد بودن و هم‌محور بودن کاملاً کنترل می‌شوند و در نتیجه سطح داخلی صاف و بدون عیب جوش ایجاد می‌شود.

در کاربردهایی مانند بوشینگ، آستین، اتصالات هیدرولیک و شفت‌های دقیق، لوله‌های فولادی DOM (اسموز معین) می‌توانند به میزان قابل توجهی مزایای ماشین‌کاری بعدی مانند حفاری، سنگ‌زنی و شکل‌دهی را کاهش دهند و هزینه‌های تکمیل و نرخ ضایعات را کاهش دهند. از طرف دیگر لوله های فولادی ERW (Extended Eroded Wrap) دارای انحرافات قطر داخلی و عیوب سطحی بیشتری هستند و فقط برای سازه هایی مناسب هستند که نیازی به تناسب دقیق ندارند.

III. کدام یک برای خم شدن و ساخت بهتر است؟

یک تصور غلط رایج این است که DOM، با دقت و کیفیت بالاتر، برای همه سناریوهای خمشی مناسب تر است. اینطور نیست.

پس از کشش سرد، لوله های فولادی DOM افزایش سختی و استحکام تسلیم، کمی کاهش ازدیاد طول و انعطاف پذیری تغییر یافته را نشان می دهند. اثر خمشی لوله در درجه اول به قطر لوله، ضخامت دیواره، شعاع خمش، درجه فولاد و وضعیت عملیات حرارتی بستگی دارد، نه صرفاً به تفاوت بین فرآیندهای ERW و DOM.

بنابراین، خریدارانی که برای عملیات خمش، جوشکاری یا شکل‌دهی برنامه‌ریزی می‌کنند، باید مسیر کامل فرآیند را به جای انتخاب لوله صرفاً بر اساس نام تولید، ارزیابی کنند.

I. چه زمانی باید لوله ERW را انتخاب کنید؟

1. بدون نیاز به تحمل ابعادی دقیق؛ عمدتاً برای بار{0}}یا سازه های چارچوب استفاده می شود
2. دیوار داخلی یک سطح کاری کاربردی نیست. بدون نیاز به تناسب صاف و دقیق
3. بدون نیاز به فرآیندهای تکمیل دقیق بعدی؛ فقط برش ساده و جوش / شکل دهی
4. بودجه پروژه در اولویت است. روی هزینه{0}}اثربخشی تمرکز کنید
5. کاربردهای معمولی عبارتند از: قاب ها، براکت ها، تکیه گاه ها و اجزای ساختاری عمومی

II. چه زمانی باید لوله DOM را انتخاب کنید؟

1. الزامات دقیق دقیق برای تلورانس های قطر داخلی/خارجی، یکنواختی ضخامت دیوار، و متمرکز بودن
2. دیوار داخلی یک سطح عملکردی حیاتی است که نیاز به صافی، صافی و تناسب محکم دارد
3. به فرآیندهای تکمیل دقیق مانند تراشکاری و تراشکاری نیاز دارد. هدف آن حداقل هزینه ماشینکاری و نرخ ضایعات پایین است
4. مورد استفاده در کاربردهای حیاتی مانند قطعات خودرو، قطعات هیدرولیک، ماشین آلات دقیق، قفس های رول شاسی و تجهیزات کشاورزی دقیق
