راه حل های لوله فولادی ضد زنگ برای HVAC و تبرید
در سیستم های تهویه مطبوع و تبرید، لوله های فولادی ضد زنگ به طور گسترده ای استفاده می شودسیستم های آب خنک کننده، مدارهای آب کندانسور، حلقه های تبرید، مبدل های حرارتی،وتاسیسات پمپ حرارتی.
TORICH مجموعه جامعی از راهحلهای لولههای فولادی ضد زنگ، از جمله لولههای بدون درز و جوش، لولههای مویین، لولههای مبدل حرارتی و لولههای پرهدار را ارائه میکند که همگی برای مطابقت با عملکرد دقیق و استانداردهای ابعادی سیستمهای HVAC و تبرید مدرن تولید شدهاند.
از لوله های مبدل حرارتی فولاد ضد زنگ، کندانسور و لوله های اواپراتور،U{0}}لولهها را خم کنید، لوله های مویرگی، بهلوله های پره دارTORICH یک راه حل کامل-تامین یک مرحله ای را ارائه می کند که مطابق با نیازهای حیاتی برنامه های HVAC و تبرید است.
محدوده اندازه
TORICH لوله های فولادی ضد زنگ را برای کاربردهای تهویه مطبوع و تبرید با طیف وسیعی از ابعاد، از جملهقطر بیرونی از 5 میلی متر تا 630 میلی متر، ضخامت دیوار از 0.5 میلی متر تا 55 میلی متر، و طول های سفارشی تا 13000 میلی متر. ما لولههای دیواری نازک-برای مبدلهای حرارتی، کندانسورها، و اواپراتورها و همچنین لولههای با قطر بزرگتر برای سیستمهای بازیابی فشار و گرما ارائه میکنیم.
نمرات مواد
TORICH مجموعه ای جامع از فولاد ضد زنگ و مواد آلیاژی{0} با عملکرد بالا، از جمله304/304L، 316/316L، 321، 310S، 904L، فولادهای ضد زنگ دوبلکس 2205/2507 و آلیاژهای نیکل مانند 600، 625، 825، و C276. این مواد مقاومت بسیار خوبی در برابر خوردگی، پایداری دمایی{1} بالا و عمر طولانی برای کاربردهای انتقال حرارت HVAC، تبرید و بازیابی انرژی دارند.
استانداردها
لوله های فولادی ضد زنگ TORICH بر اساساستانداردهای ASTM، ASME، EN، DIN و JIS، از جملهASTM A213، A249، A269، A312، EN 10216-5، و EN 10217-7، با الزامات سفارشی برای ابعاد، پرداخت سطح و آزمایش در دسترس است.
کاربرد لوله های فولادی ضد زنگ در سیستم های تهویه مطبوع و تبرید
مبدل های حرارتی پوسته و لوله
محلول لوله:لوله فولادی ضد زنگ بدون درز / جوش داده شده / U-لوله خم / لوله پره دار
نمرات معمولی:304 /304L / 316L / 316 / 321/ 2205
محدوده اندازه:OD: 6-50.8 میلی متر|WT: 0.5-3 میلی متر
استانداردها:ASTM A269 / ASTM A249 / ASTM A213 / EN 10216-5 / EN 10217-7
کیفیت قابل دستیابی:تحمل OD ± 0.05 میلی متر، تحمل WT ± 5 درصد، صافی لوله کمتر یا مساوی 1.0 میلی متر بر متر، زبری سطح داخلی Ra کمتر یا مساوی 0.8 میکرومتر، با 100 درصد آزمایش جریان گردابی و آزمایش هیدرواستاتیک.
کندانسور HVAC
محلول لوله:لوله های دیوار نازک جوش داده شده / طول سفارشی / لوله پره دار
نمرات معمولی:304 /304L / 316L / 316 / 2205
محدوده اندازه:OD: 8–50.8 میلی متر|WT: 0.5-2.5 میلی متر
استانداردها:ASTM A269 / ASTM A249 / ASTM A789
کیفیت قابل دستیابی:دقت ابعادی تا 0.05 ± OD و 5 ± WT، سطح BA با Ra کمتر یا مساوی 0.8 میکرومتر، 100 درصد آزمایش جریان گردابی و آزمایش فشار برای تضمین مقاومت در برابر خوردگی و عملکرد بدون نشت{4}.

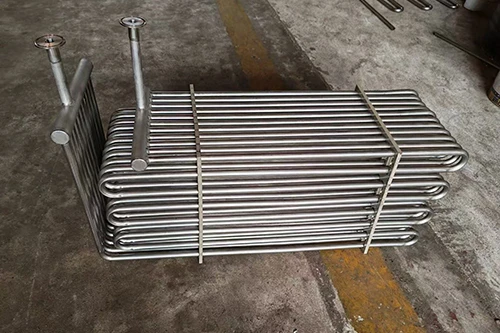

اواپراتور HVAC
محلول لوله:لوله های فولادی ضد زنگ دقیق / U-خم / لوله های با تمیزی بالا / لوله پره دار
نمرات معمولی:304L / 316L / 321/ 2205
محدوده اندازه:OD: 5-38 میلی متر|WT: 0.4-3 میلی متر
استانداردها:ASTM A269 / ASTM A249 / ASTM A213
کیفیت قابل دستیابی:کنترل ابعادی دقیق با OD ± 0.05 میلی متر، WT ± 5 درصد، گردی کمتر یا مساوی 1 درصد OD، تمیزی داخلی کمتر یا مساوی 50 میلی گرم بر متر مربع آلودگی باقیمانده، و 100 درصد آزمایش غیر مخرب در دسترس است.
سیستم تبرید
محلول لوله:لوله های فولادی ضد زنگ دقیق / لوله های فولادی ضد زنگ بدون درز / لوله های ضد زنگ با قطر کوچک
نمرات معمولی:304 / 304L / 316 / 316L / 2205
محدوده اندازه:OD: 3-114.3 میلی متر|WT: 0.3-6 میلی متر
استانداردها:ASTM A269 / ASTM A312 / EN 10217-7
کیفیت قابل دستیابی:تحمل OD ± 0.03-0.05 میلیمتر، تحمل WT ± 5 درصد، صافی کمتر یا مساوی 1.0 میلیمتر بر متر، برش بدون سوراخ، تمیز کردن بدون روغن{{5} و آزمایش نشت 100 درصد برای گردش مطمئن مبرد.
بویلر و بازیابی حرارت
محلول لوله:لوله های ضد زنگ با دمای بالا / لوله های فشار بدون درز / لوله های مبدل حرارتی / لوله های پره دار
نمرات معمولی:321/ 316L / 310S/ 2205
محدوده اندازه:OD: 10-114.3 میلی متر|WT: 1-10 میلی متر
استانداردها:EN 10216-5 / ASTM A789 / ASTM A213
کیفیت قابل دستیابی:تحمل OD ± 0.05 میلی متر، تحمل WT ± 5 درصد، خواص مکانیکی کنترل شده پس از عملیات حرارتی، آزمایش اولتراسونیک و آزمایش هیدرواستاتیک برای کاربردهای دما و فشار بالا در دسترس است.
سیستم های لوله کشی سیالات HVAC
محلول لوله:فولاد ضد زنگ جوش داده شده / لوله های بدون درز / برش سفارشی-به-طول
نمرات معمولی:304 / 304L / 316L / 2205
محدوده اندازه:OD: 6-630 میلی متر|WT: 0.5-55 میلی متر
استانداردها:ASTM A269 / ASTM A312 / EN 10217-7 / DIN 17457
کیفیت قابل دستیابی:تحمل OD ± 0.05 میلی متر، تحمل WT ± 5 درصد، زبری سطح Ra کمتر یا مساوی 1.6 میکرومتر، صافی کمتر یا مساوی 1.0 میلی متر بر متر، با 100 درصد جریان گردابی و آزمایش هیدرواستاتیک برای انتقال ایمن سیال.
راه حل های لوله سفارشی برای HVAC و تبرید
1. ابعاد و تلورانس های سفارشی
- TORICH سفارشیسازی را برای قطرهای خارجی (OD) از 5 تا 630 میلیمتر و ضخامت دیوارهها از 0.3 تا 55 میلیمتر، از جمله برش با طول دقیق، ارائه میدهد.
- تحمل OD می تواند به 0.03-0.05 ± میلی متر برسد، با تلورانس ضخامت دیواره در 5±٪.
2. پایان سطح و کنترل تمیزی
- خدمات شامل ترشی و غیرفعال کردن، پولیش الکتریکی، بازپخت روشن، و علامت گذاری سفارشی (از جمله برچسب زدن/برندینگ خصوصی) است.
- فرآیندهایی مانند چربی زدایی، خشک کردن، بازپخت بدون اکسیژن-و بسته بندی نیتروژن-پاک شده یا مهر و موم شده سطح بالایی از تمیزی لوله را تضمین می کند.
3. پردازش عمیق و سفارشی سازی
- TORICH خمهای U-، کویلهای سرپانتین و لولههای پیچدار را ارائه میکند. مشخصات پست{1}}تضمین نرخ نازک شدن دیوار کمتر یا مساوی 10% و بیضی بودن کمتر از یا مساوی 5% است.
- ما لولههای پرهدار مختلفی را-از جمله جوشکاری شده با فرکانس بالا،-نوع-و{3}}نوع L-با گام، ارتفاع و ضخامت بالههای قابل تنظیم عرضه میکنیم.
- خدمات پردازش پایانی{0}}شامل مربع کردن، پخ زدن، سوراخزدایی، انبساط/چرخش/شعلهکردن و نخسازی (NPT/G) است.
4. تست و کیفیت
دستهای{0}}گواهیهای مواد خام خاص (MTR 3.1/3.2) به همراه گزارشهایی برای آزمایش 100٪ هیدرواستاتیک و آزمایش جریان گردابی خطی ارائه میشوند.
گواهی ما
IATF 16949:2016
ISO 9001:2015
گواهینامه سیستم مدیریت زیست محیطی
محصولات مرتبط
سوالات متداول
1. چه نوع لوله های فولادی ضد زنگ را برای برنامه های HVAC و تبرید عرضه می کنید؟
-
TORICH لوله های بدون درز فولادی ضد زنگ، لوله های مبدل حرارتی جوش داده شده، لوله های U{0}}خم، لوله های پره دار، و لوله های دقیق روشن{1}}آنیل شده مناسب برای سیستم های تهویه مطبوع و تبرید را ارائه می دهد.
2. کدام مبردها با لوله های فولادی ضد زنگ 304 و 316L سازگار هستند؟
-
هر دو 304 و 316L سازگاری شیمیایی عالی با اکثریت قریب به اتفاق مبردها ارائه می دهند. گرید 304 برای مبردهای معمولی مانند R410A، R134a، R32 و R290 مناسب است. با این حال، برای سیستمهای فشار بالا (R717) CO2 (R717)، درجه 316L یا بالاتر به دلیل مقاومت برتر آن در برابر فشار و دما توصیه میشود.
3. آیا گزینه های عرضه را هم در سیم پیچ ها و هم در لوله های مستقیم با طول ثابت- ارائه می دهید؟
-
بله، هر دو گزینه موجود است. لولههای قطری کوچک و نازک-لولهها (OD 3 تا 22 میلیمتر) را میتوان به صورت کویل (50 تا 500 متر در هر سیم پیچ) عرضه کرد، در نتیجه تعداد اتصالات جوششده در محل را کاهش میدهد و یکپارچگی آببندی سیستم را بهبود میبخشد.
4. آیا می توانید لوله های فولادی ضد زنگ را مطابق نقشه های مشتری بسازید؟
+
-
بله، TORICH خدمات سفارشی سازی OEM را بر اساس نقشه های مشتری و مشخصات فنی ارائه می دهد. این شامل ابعاد ویژه، خم شدن لوله، طول برش سفارشی، عملیات سطح، الزامات تمیز کردن خاص و راه حل های بسته بندی مناسب است.
5. آیا بسته بندی ضد رطوبت- ارائه می دهید؟
-
TORICH از بستهبندی صادراتی-طراحی شده برای حملونقل اقیانوسی-شامل درپوشهای انتهایی پلاستیکی، کاغذ روغنی یا کیسههای پلاستیکی مقاوم در برابر رطوبت داخلی{2}، پالتهای چوبی و روکشهای کشسان- برای مسدود کردن کامل رطوبت و جلوگیری از زنگزدگی در طول سفرهای دریایی ۲ تا ۳ ماهه استفاده میکند.
